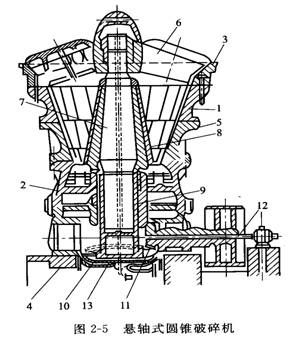

旋回破碎机的剖面图如图2-5所示。图2-5中1是不动锥体的上部，其下部5则直接安装在机座2上。3是给矿斗，4是基座板。7是竖轴，可动锥体8即固着于竖轴7上，竖轴的顶端通过压紧螺帽悬挂在横梁6上。12是传动轴，9是偏心套筒，其上安装有伞齿轮10并与安装在传动轴12上面的伞齿轮11互相咬合。13是止推轴承。通过这一对伞齿轮使可动锥绕垂直方向做旋回运动，从而将物料破碎。
物料从上方给入破碎机中，动锥与不动锥之间即形成一个环状破碎腔。此破碎腔类似一个倒立的锥体，即破碎腔上部(给料口)直径大，下部(排料口)的直径小。通常给入的物料尺寸应比给料口的尺寸(即动锥与不动锥体之间的水平距离)小20％～25 %。旋回破碎机的规格是以给料口的尺寸B来表示。
